Hydraulisk sidoarm S30

Den hydrauliska sidoarmen med snabbkopplingssystemet S30 kan utrustas med redskap med motsvarande S30-snabbkopplingsfäste.

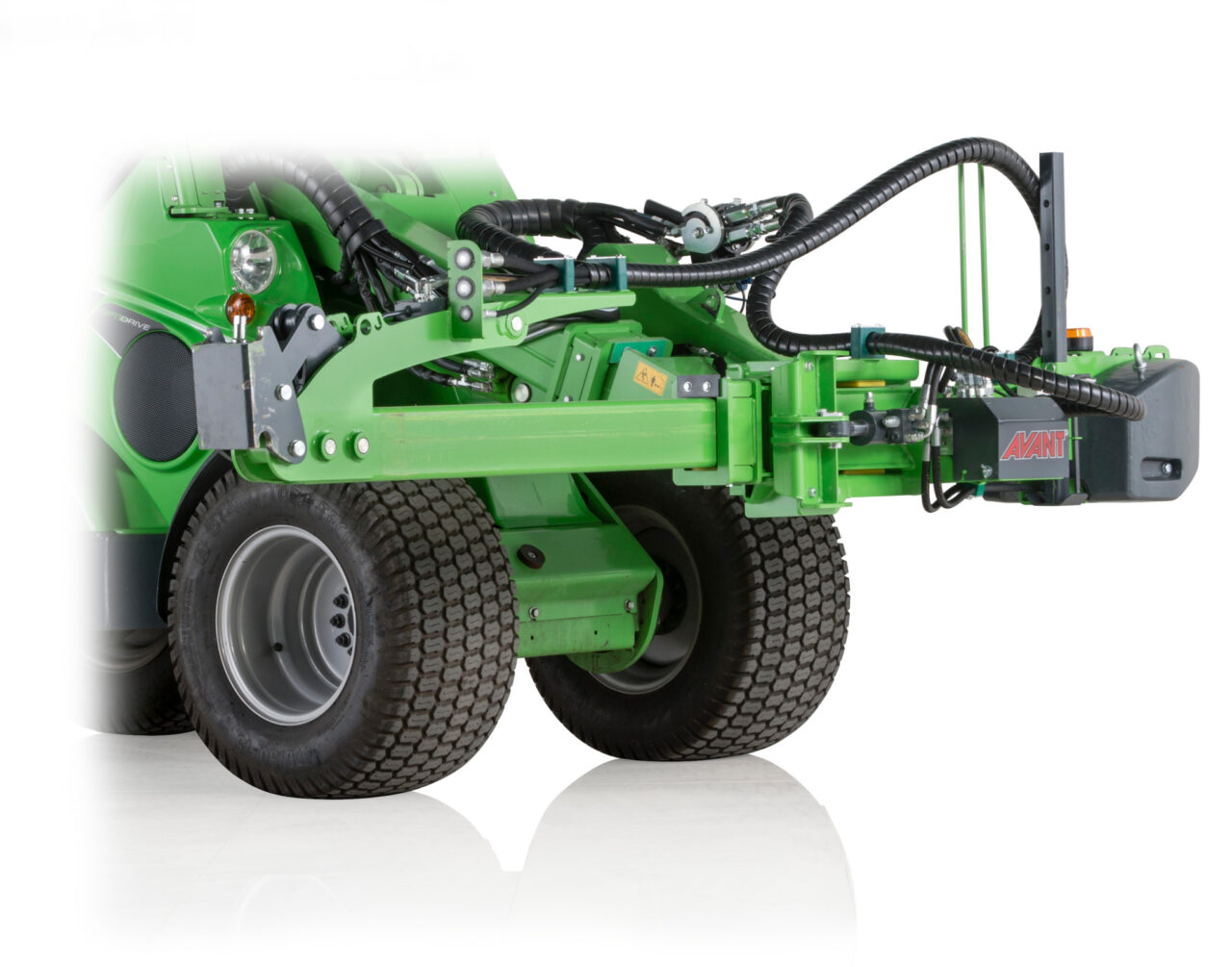

Sidoarmen är utrustad med en rak teleskoparm och en tiltande jibbarm. Teleskoparmen kan skjutas ut hydrauliskt max. 1,0 m åt sidan och jibbarmens rörelse är max. 45° nedåt och 90° uppåt från horisontellt läge.

Sidoarmen är utrustad med en hydraulisk utlösningsmekanism och hydraulutlösningstrycket kan justeras och mätas. Det redskap som är monterat på sidoarmen kommer att vikas bakåt när det stöter emot ett hinder. Sidoarmen kommer att återgå till normalt läge så snart redskapet tiltas nedåt.

Avant 180 kg sidovikter A49063 finns som tillval. Dessa är nödvändiga med tyngre redskap som A37505 S30 slagklippare 1200 mm.

• Redskapets hydraulslangar ansluts till sidoarmen med flat face-snabbkopplingar
• Teleskop- och jibbarmrörelserna är justerbara

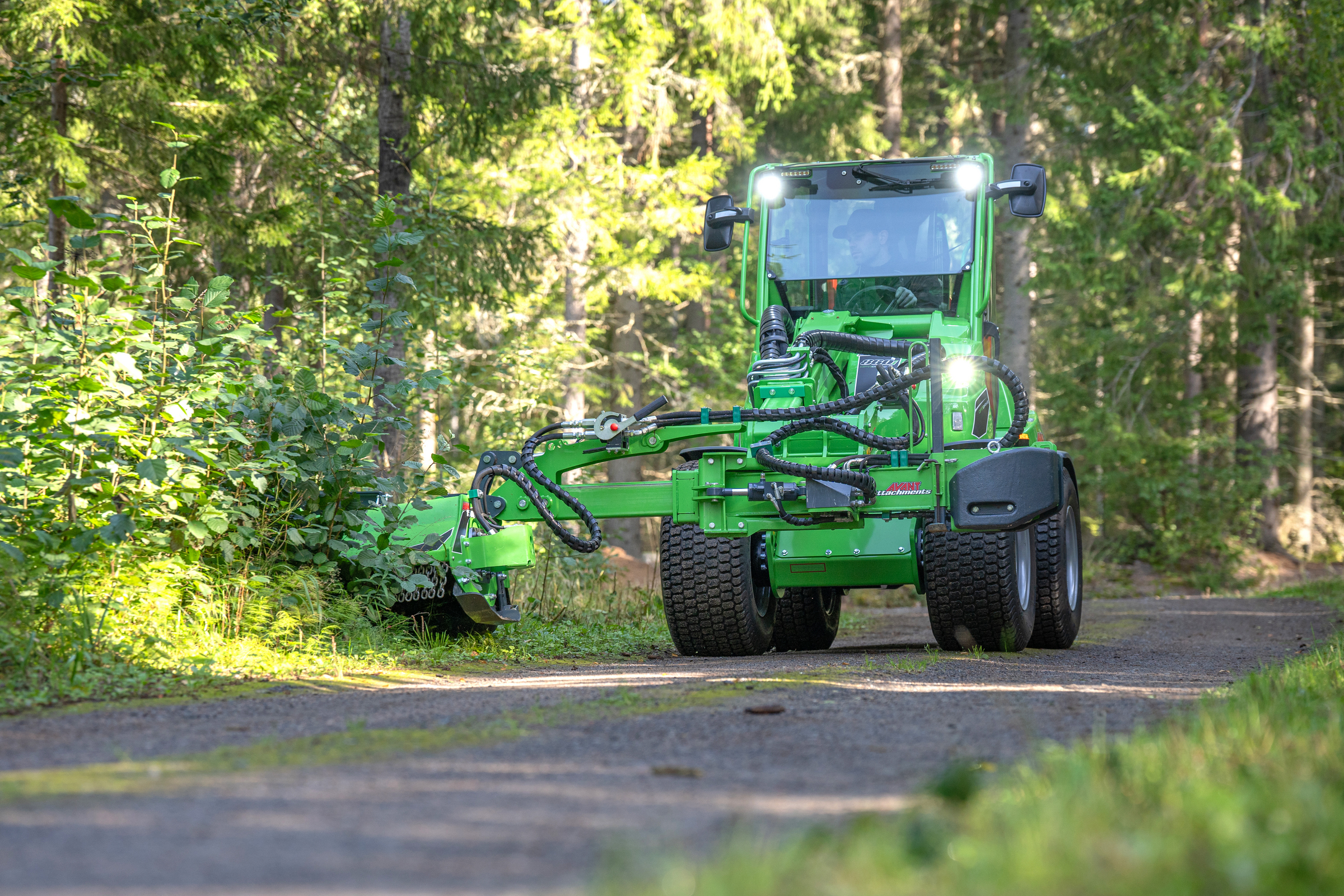

• Jibbarmen flyter hydrauliskt uppåt, men inte nedåt. Under arbetet stannar det redskap som är monterat på armen (t.ex.slagklippare) kvar i det läge där det höjdes upp för att undvika ett hinder
• Multikontakt för anslutning av S30-redskapets hydraulslangar finns som tillval (S30-redskapet måste också vara utrustat med motsvarande multikontakt)

TEKNISKA DATA
