Monitoimipyöritysyksikkö

plus

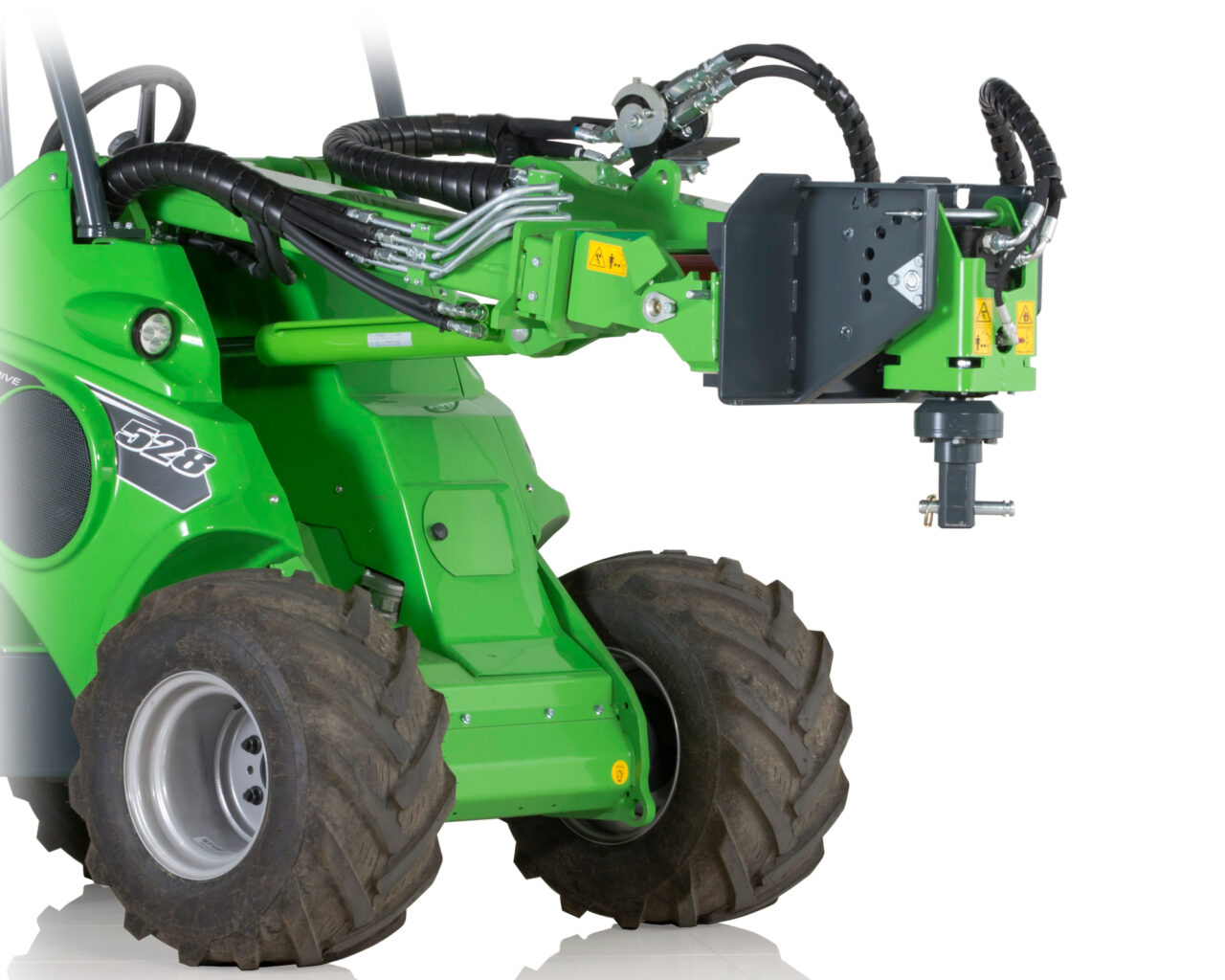

MONITOIMIPYÖRITYSYKSIKKÖ

Uudenlaisen kiinnitysrungon ansiosta pyöritysyksikkö voidaan kääntää ja lukita eri asentoihin, mikä mahdollistaa paitsi perinteisten maaporan terien ja ruuvipaaluadapterin myös useiden muiden työlaitteiden kiinnittämisen: betonimylly, ruuvihalkaisija, rumpuseulakauha, kaapelikela, vaakaharja ja jyrsinpää.

Pyöritysyksikkö voidaan kiinnittää myös erityiseen kulma-adapteriin, jolloin pyöritysyksikkö on käännettynä 90° vasemmalle. Tällöin esim. vaakaharja harjaa koneen vasemmalta sivulta (tai pystyasennossa myös seinää), ja kaapelikela on poikittain kuormaajaan nähden ja kelaa kaapelia kuormaajan suuntaisesti.

  • Vääntömomentti 1355 Nm
  • Maaporan terät ja ruuvipaaluadapteri asennetaan pyöritysyksikköön kuten ennenkin, lisäksi siihen on saatavana seuraavat työlaitteet: Betonimylly, Ruuvihalkaisija, Rumpuseulakauha, Kaapelikela, Vaakaharja, Jyrsinpää, Kulma-adapteri 90°, XL-rikkaruohoharja, XL-vaijerikartioharja

TEKNISET TIEDOT

Leveys 550 mm
Korkeus 560 mm
Pituus 405 mm
Paino 85 kg
Tuotenumero A37190

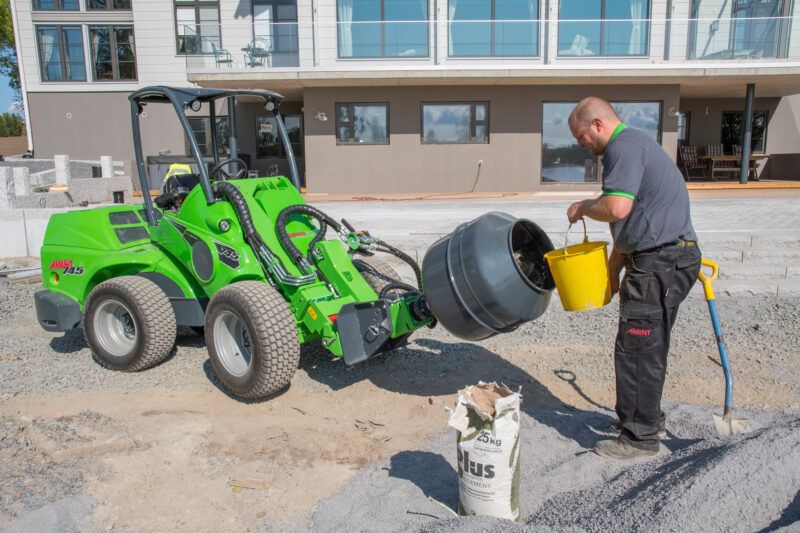

A37395 Betonimylly

Tilavuus 140 l vesi, 90 l betoni
Pituus 760 mm
Leveys 600 mm
Paino 50 kg

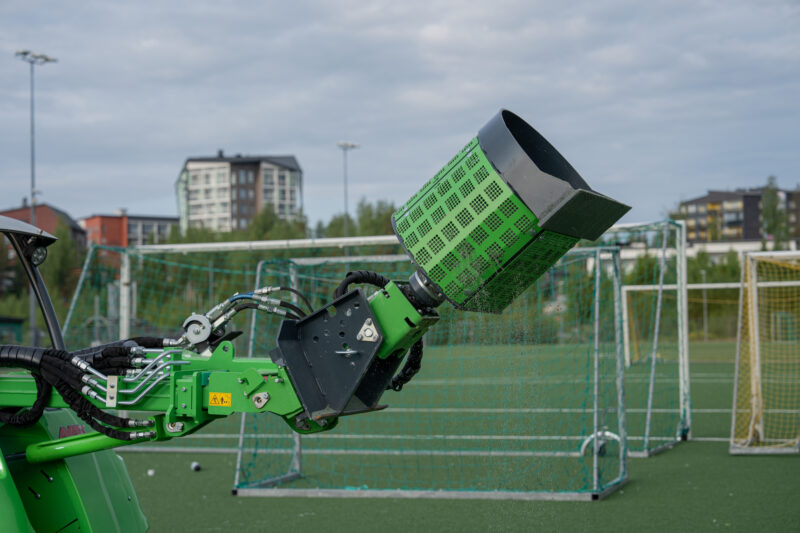

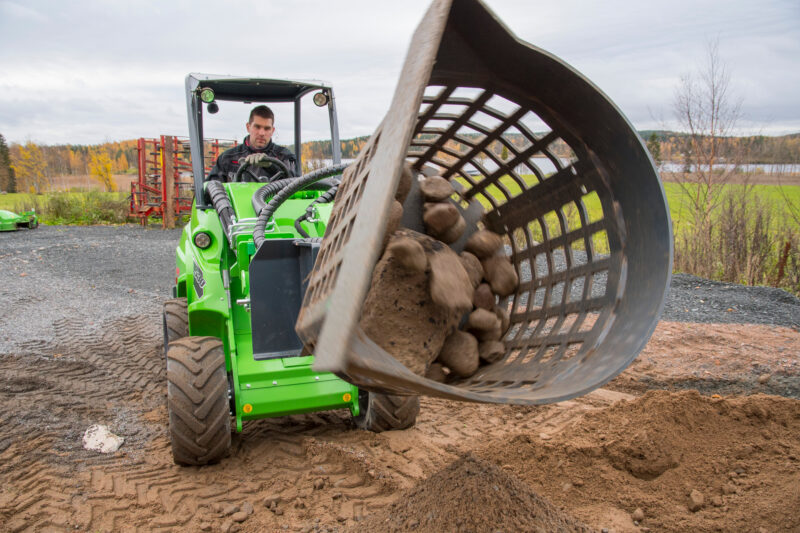

A37207 Rumpuseulakauha

  • Tarkoitettu mullan, soran ja hiekan seulomiseen
  • Kauhassa 50x50 mm reiät – mukana toimitetaan myös erillinen 22x22 mm rei’illä varustettu seulalevy, joka pultataan kauhan päälle silloin, kun tarvitaan hienompaa seulontaa
Tilavuus 90 l
Pituus 605 mm
Leveys 500 mm
Korkeus 461 mm
Paino 75 kg

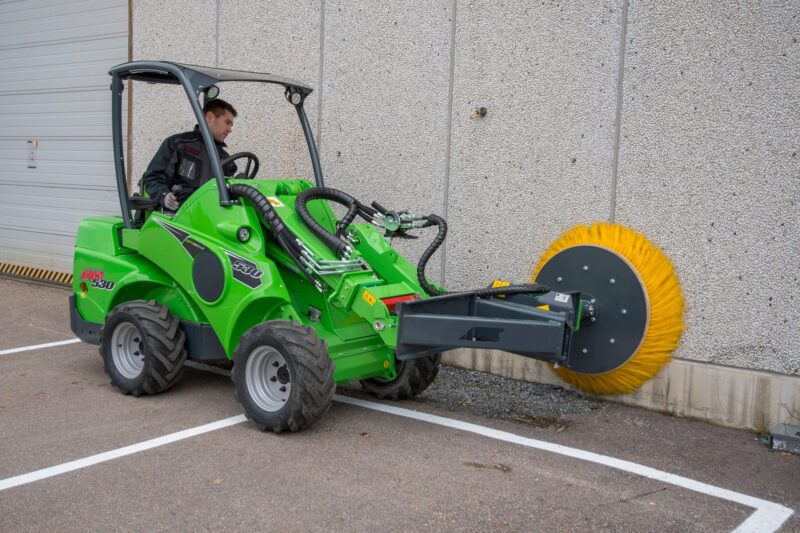

A37317 Vaakaharja

  • Sama Ø 1000 mm harjaosa kuin A2971 vaakaharjassa
  • Vaihdettava harjakiekko
  • Paino 67 kg
  • Voidaan myös asentaa A37323 90° kulma-adapteriin > harjaa kuormaajan vasemmalta puolelta

A418530 Ruuvipaalun adapteri

Avantilla ja monitoimipyöritysyksiköllä voit asentaa ruuvipaalut vaivattomasti. Pyörityslaitteeseen kiinnitettävään adapteriin sopivat läpimitaltaan 60 mm ruuvipaalut.

Adapteri sopii kaikkiin Avant-maaporan pyörityslaitteisiin, tarvittava vääntömomentti riippuu olosuhteista ja paalun tyypistä sekä pituudesta.



_JRS1458 irti rajattu.jpg

A429932 XL-rikkaruohoharja

  • Teräsharjaksilla varustettu tehokas rikkaruohonpoistaja
  • Harjakset kolmessa Ø 600 mm ympyrässä
  • Halkaisija 1240 mm
  • Paino 64 kg

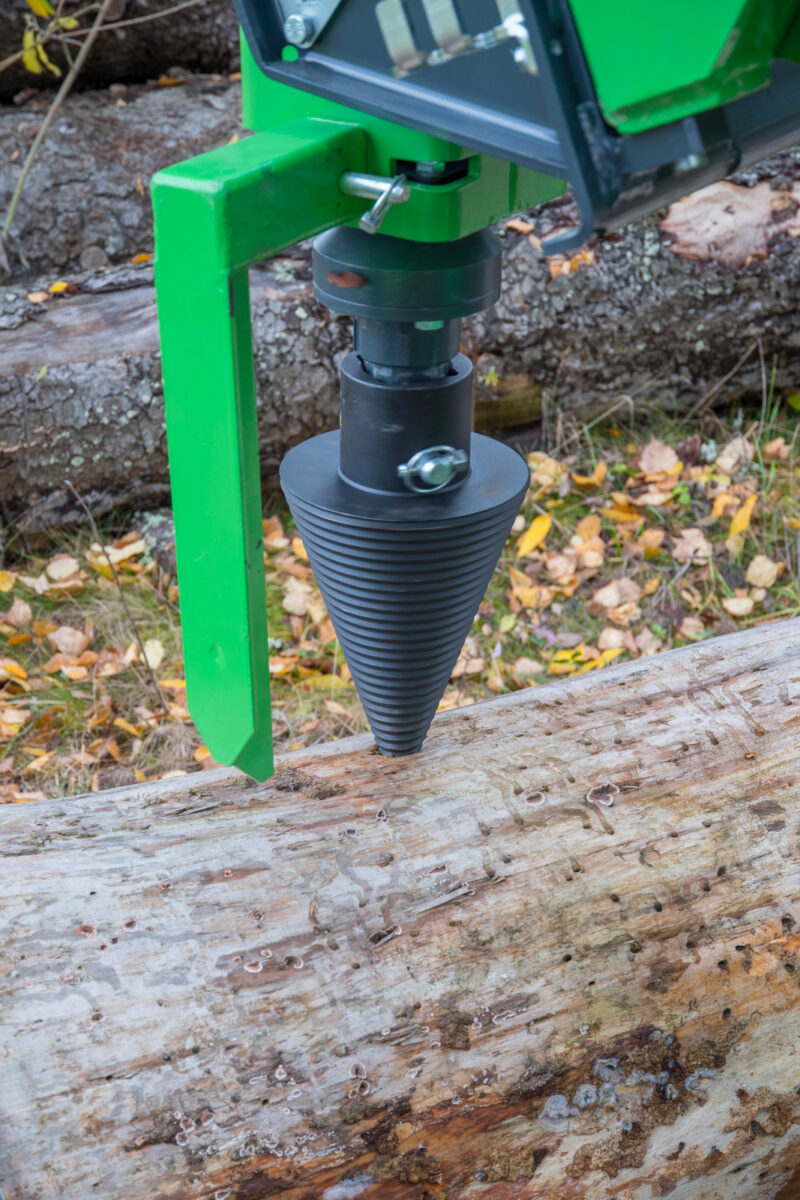

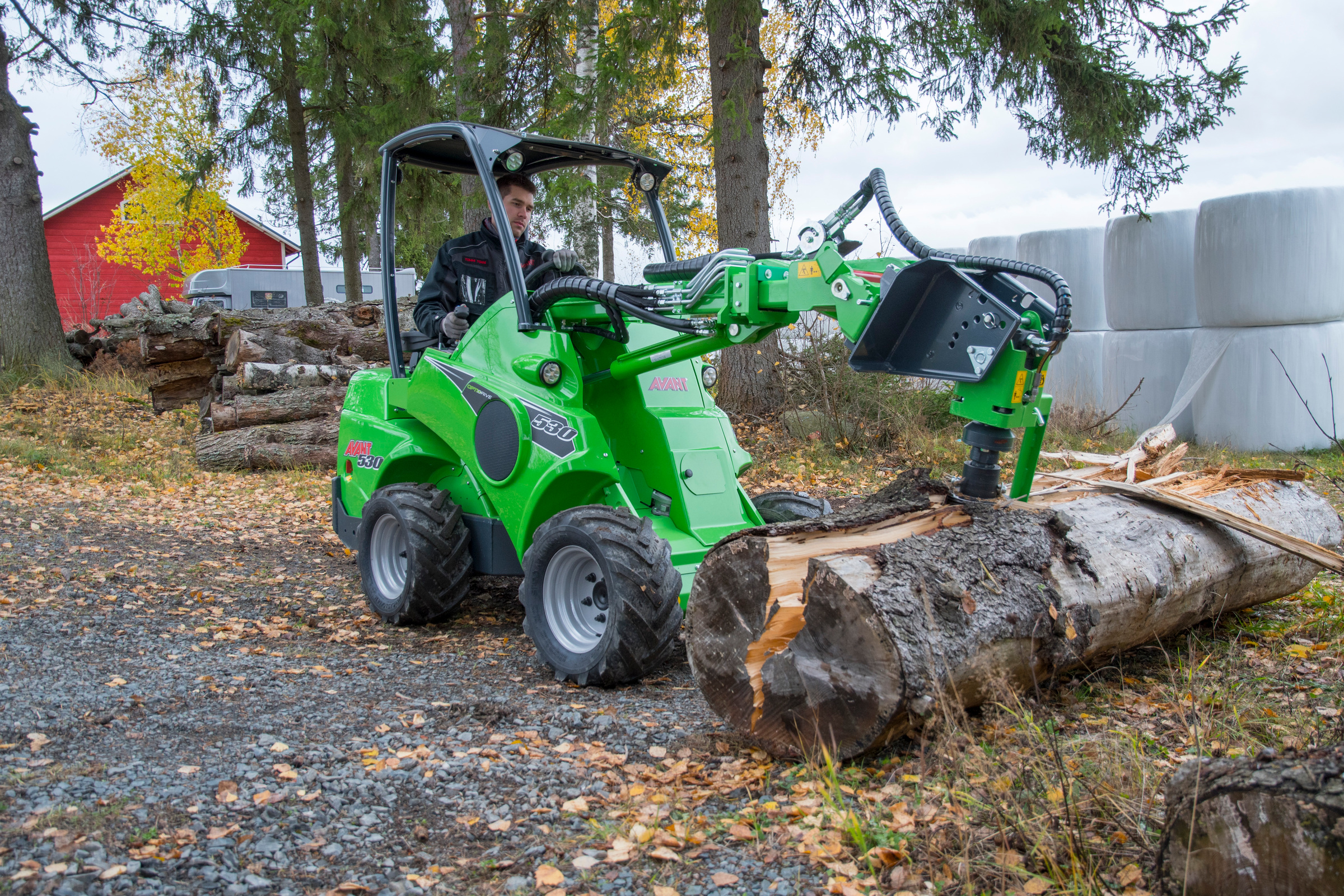

A37500 Ruuvihalkaisija

  • Kartioruuvilla varustettu puunhalkaisija
  • Kartioruuvissa vaihdettava kärki
  • Varustettu pölkyn pyörimisen estävällä pidätinraudalla
  • Paino 30 kg

A37311 Kaapelikela

Sisäleveys 400 mm
Kokonaisleveys 558 mm
Kelan halkaisija 190 mm
Päätylevyjen halkaisija 500 mm
Paino 25 kg

Voidaan myös asentaa A37323 90° kulma-adapteriin > kelaa kaapelia kuormaajan suuntaisesti.

A37491 Jyrsinpää

  • Pienimuotoisempaan maan muokkaukseen
  • Varustettu kahdella veitsiterällä
Muokkaussyvyys max. 160 mm
Pituus 531 mm
Leveys 156 mm
Korkeus 283 mm
Paino 15 kg

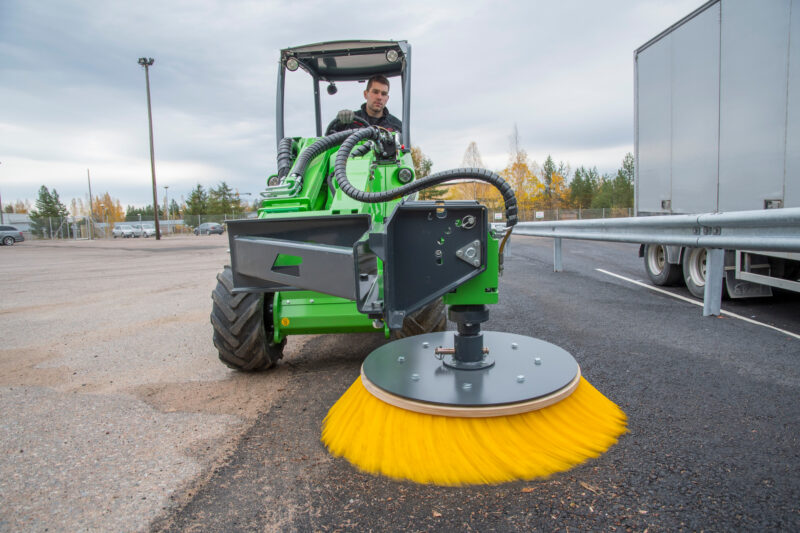

A37323 Kulma-adapteri 90°

Kääntää pyöritysyksikön 90° vasemmalle kuormaajan viereen

Pituus 630 mm
Leveys 651 mm
Korkeus 300 mm
Paino 41 kg

_JRS1456 irti rajattu.jpg

A431157 XL-vaijerikartioharja

  • A431157 XL vaijerikartioharja
  • Tukevilla teräsvaijereilla (32 kpl) varustettu pyöröharja
  • Halkaisija 990 mm
  • Paino 36 kg

A433646 Vaakaharja, teräs

  • Ø 1000 m harjaosa, varustettu teräsharjaksilla
  • Vaihdettava harjakiekko
  • Paino 67 kg

TYÖLAITE SOVELTUU SEURAAVILLE MALLEILLE

Soveltuu hyvin
Soveltuu
Ei sovellu
Model
220
225
225LPG
313S
320S
420 & 423
520
523
525LPG
528
530
R20
R28
R35
630
635
640
745
750
755i
760i
850
860i
e5
e6
