Työlaitteiden lisävarusteet

Kallistusadapteri

Katso lisää kuvia

plus

Työlaitteiden lisävarusteet

KALLISTUSADAPTERI

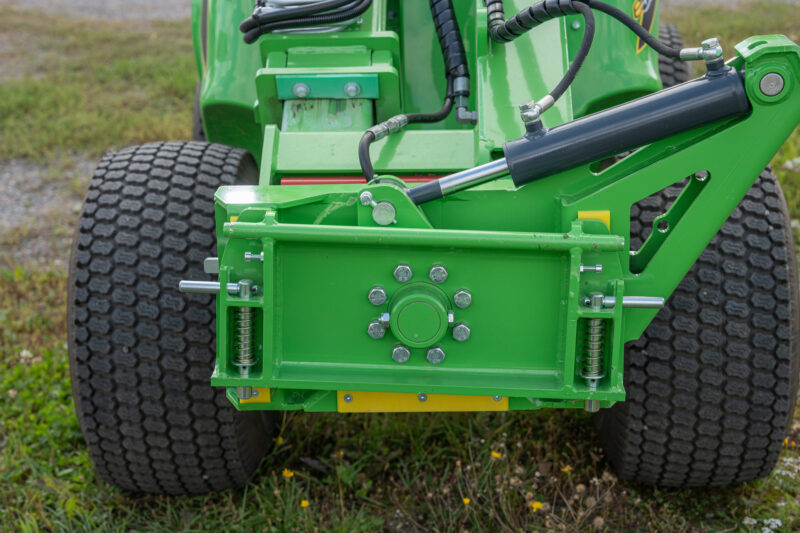

Kallistusadapteri asennetaan kuormaajan pikakiinnityslevyn ja työlaitteen väliin. Sen avulla työlaitetta voidaan kallistaa hydraulisesti sivusuunnassa molempiin suuntiin.

Adapterin avulla on mahdollista mm.:

  1. tehdä maahan erilaisia muotoja kauhalla ja tasoitusritilällä

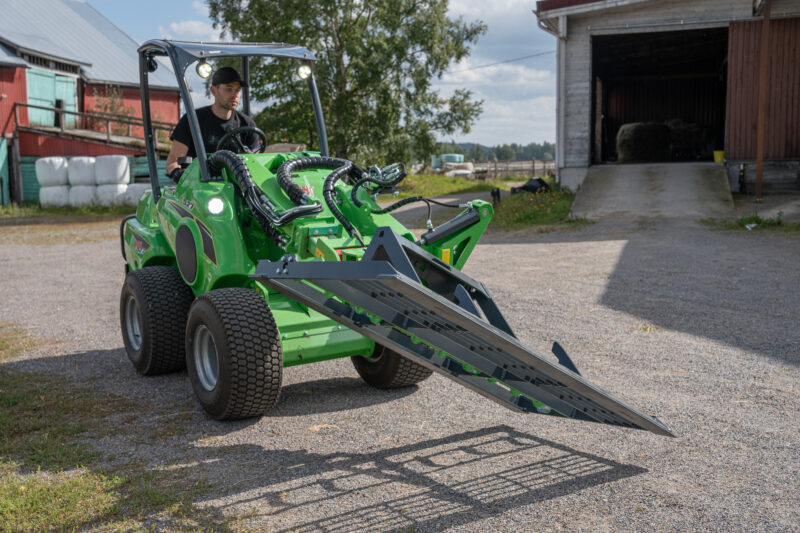

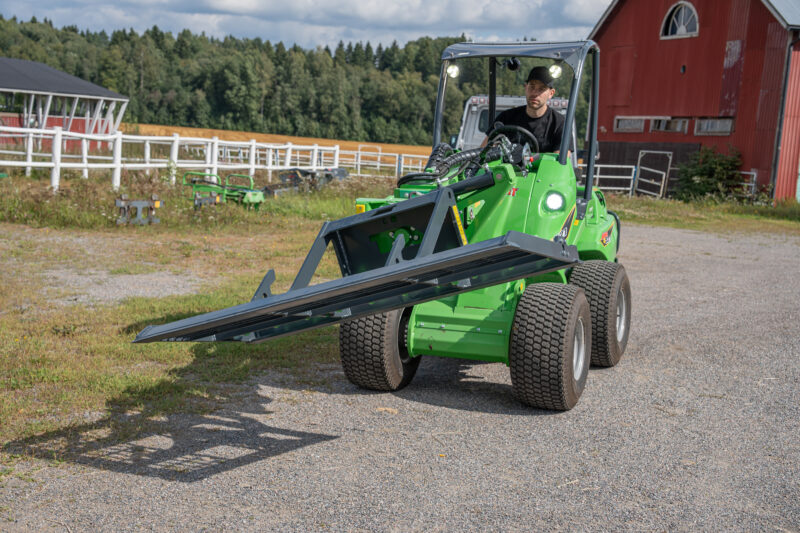

  2. pitää trukkihaarukka vaakasuorassa, kun ajetaan kaltevalla alustalla
  3. nostaa trukkilavoja kaltevilta pinnoilta
  4. tasoittaa epätasaista maata tasoitusritilällä
  5. kääntää työlaitetta jopa 90 astetta (esim. nostopihtiä)

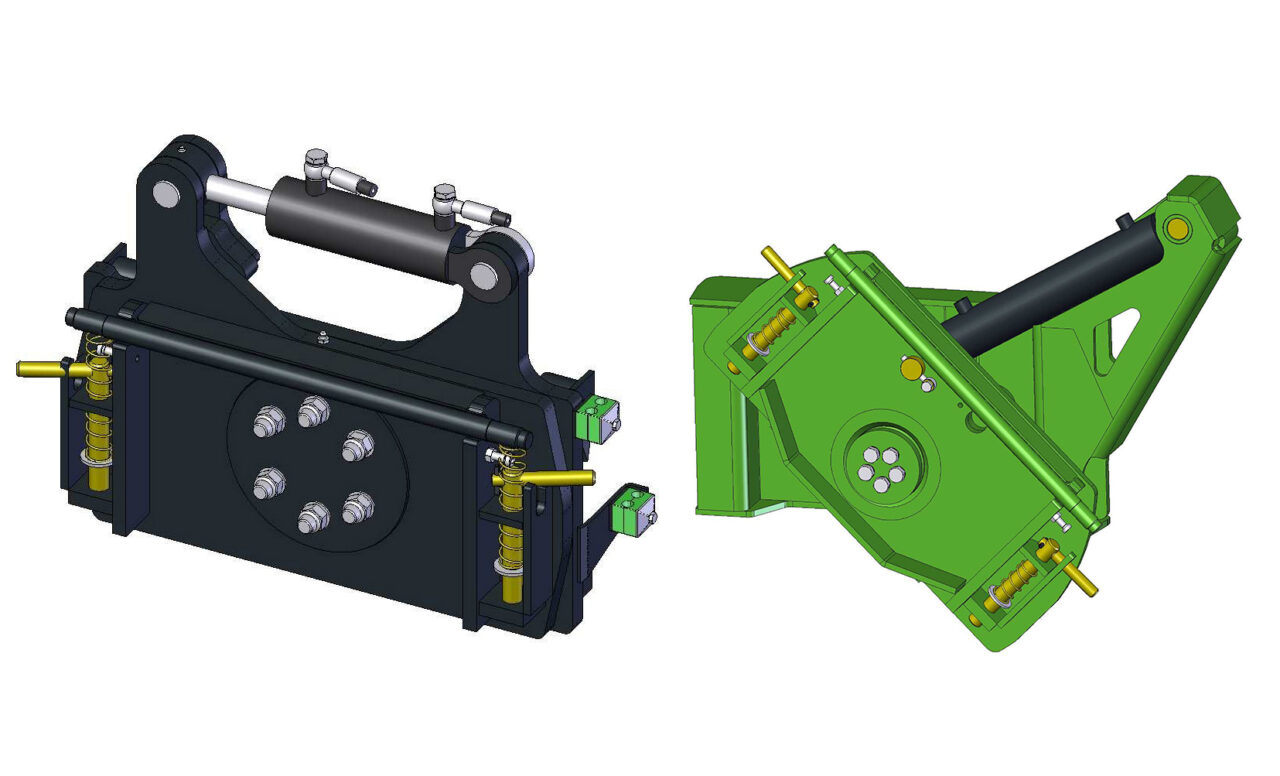

Kallistusadapterimalleja on kaksi:

  1. Adapteri, jonka kallistuskulma on max. 12 astetta molempiin suuntiin. Adapteri on tarkoitettu käytettäväksi yhdessä kauhojen, tasoitusritilän ja trukkihaarukan kanssa – töissä, joissa työlaitetta ei tarvitse kallistaa kovin paljon.

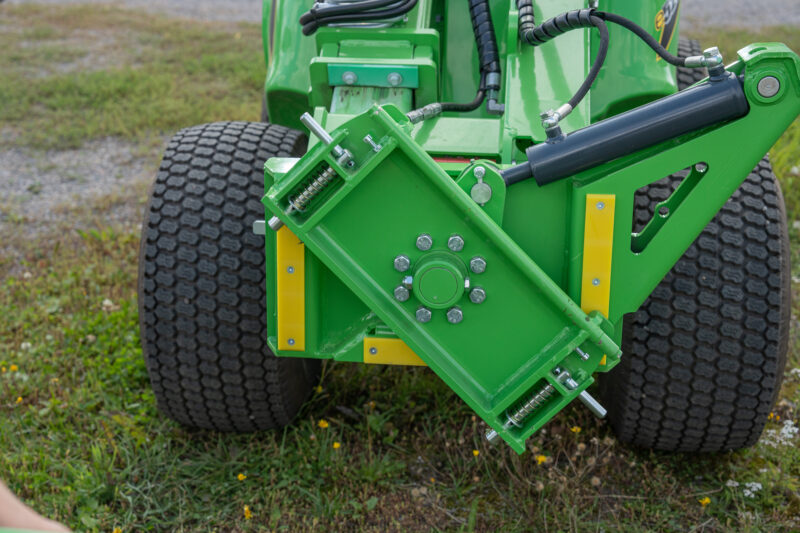

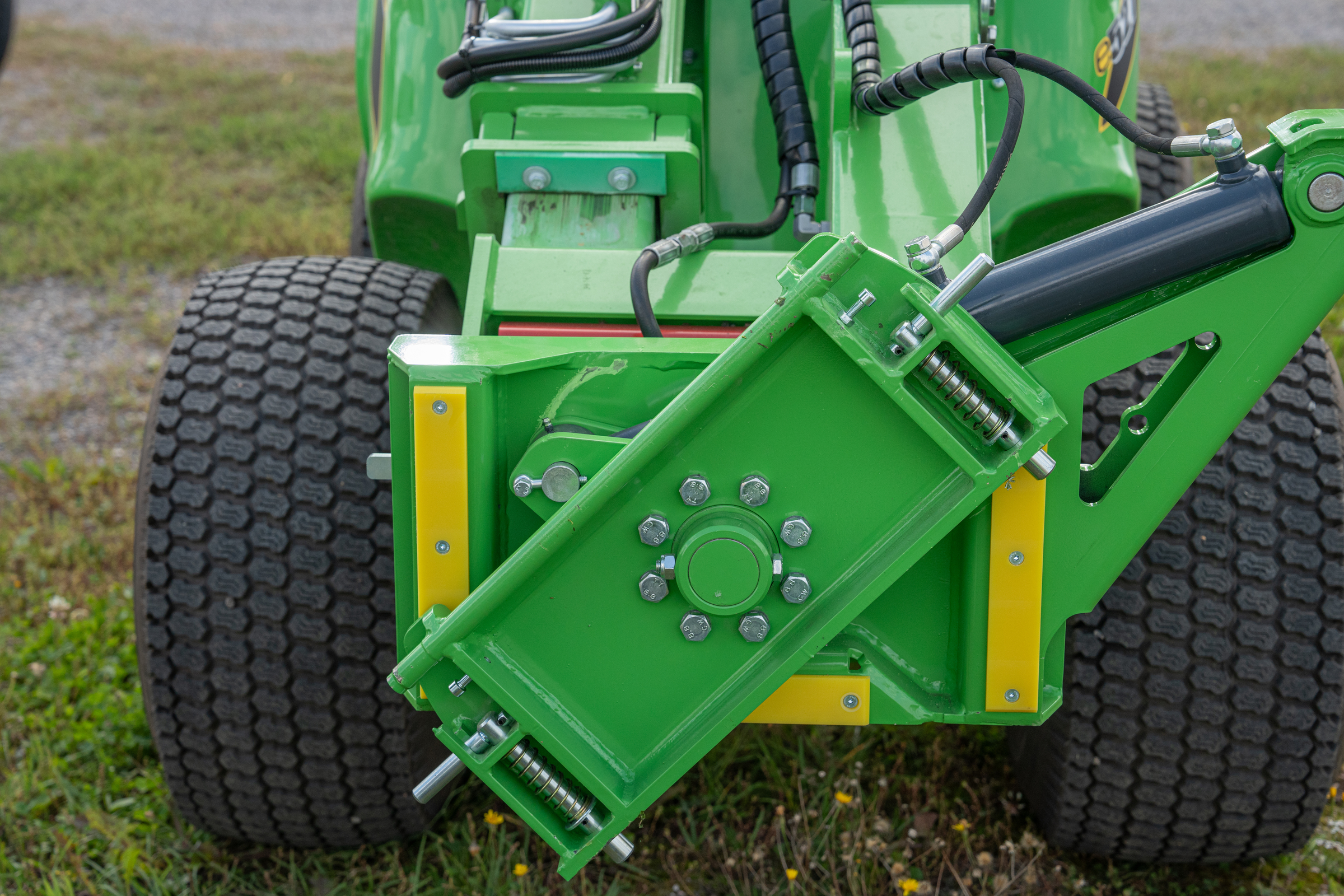

  2. Adapteri, jonka kallistussylinteri voidaan asentaa kahteen eri asentoon sylinterin kiinnityspaikkaa vaihtamalla. Näin saadaan kaksi eri kallistusvaihtoehtoa: joko max. 90 asteen kääntö yhteen suuntaan tai 45 asteen kallistus molempiin suuntiin. Adapteri sopii töihin, joissa työlaitetta pitää kallistaa enemmän esim. nostopihdin (tynnyrien tms. astioiden kääntö) ja tekonurmiharjan (harjan kääntö pystyyn ovesta tai portista kulkemisen ajaksi) kanssa.


Kallistusadapteri on tarkoitettu käytettäväksi pääasiassa ei-hydraulisten työlaitteiden yhteydessä, mutta lisävarusteena saatavissa olevan toisen hydrauliikan ulosoton avulla voidaan kallistusadapterin kanssa käyttää esim. nelitoimikauhaa tms. hydraulista työlaitetta. Tällöin kallistusadapterin letkut kytketään lisäulosottoon (varustettu tavallisilla pikaliittimillä, paine-paluu) ja työlaitteen letkut sarjapikaliittimellä vakio-ulosottoon. Hydraulinen työlaite ja kallistusadapteri eivät toimi samanaikaisesti, vaan ensin kallistetaan ja sitten käytetään työlaitetta.

  • Mahdollistaa esim. maan muotoilun kauhalla, trukkilavojen nostamisen kaltevalta pinnalta, työlaitteen kääntämisen max. 90 astetta jne.
  • Asennetaan kuormaajan pikakiinnityslevyn ja työlaitteen väliin.
  • Kaksi mallia: max. +/- 12,5 asteen kallistus tai max. 90 asteen tai +/- 45 asteen kääntö/kallistus



TEKNISET TIEDOT

Max. kallistus ±12,5° 90° tai ±45°
Paino 65 kg 85 kg
Tuotenumero A34148 A36505

TYÖLAITE SOVELTUU SEURAAVILLE MALLEILLE

Soveltuu hyvin
Soveltuu
Ei sovellu
Model
220
225
225LPG
313S
320S
420 & 423
520
523
525LPG
528
530
R20
R28
R35
630
635
640
735
745
750
755i
760i
850
860i
e5
e6
A34148
A36505
